Piccola modifica per un semplice cambio HDD

A cura di Stefano Pederzani. Pagina aggiornata: 10/12/2013.

Chiunque abbia tentato di sostituire l'hard disk nei videoregistratori LG si è sicuramente accorto di quanto sia brigoso e scomodo. Occorre rimuovere il cestello su cui l'HDD è montato, perché le viti che fissano l'hard disk sono state messe sotto. Sapete che, anche se poco utilizzate, gli hard disk 3,5' hanno 6 fori filettati sui fianchi e 4 sul pavimento, per poter essere fissati anche dal basso, come in questo caso. Qui poi abbiamo anche una quinta vite che fissa il disco sul fianco destro. Ricordiamo di questa.
Questa vite purtroppo non è accessibile dall'esterno, intendo dire dopo aver rimosso il coperchio. La mia modifica riguarda proprio questo. È stato eseguito con successo su LG RH387H ed LG RHT397H, ma anche su RH177 il cestello era simile, e sono sicuro che ci sono moltissimi modelli a cui si può applicare.
Seguite questa guida passo passo, ma prima leggetela fino alla fine. Cliccate le foto piccole per vedere la versione grande.

Operazioni da compiere

1. Smontate il coperchio, ovviamente


2. Rimuovete la vite che fissa il connettore femmina IDE (non possiedo un modello con interfaccia SATA, ma immagino che non si ci sia una vite per quel connettore, vedete se il resto è applicabile), rimuovete quindi il connettore IDE ed il connettore dell'alimentazione.


3. Smontate il disco dal cestello.


4. Smontate il cestello. Nei modelli 387 e 397 conviene allentare le viti che fissano la scheda controller, che si trova alla sinistra del cestello e che lo copre.


5. A questo punto prendete una matita. Appoggiate il cestello sopra il fianchetto della carcassa, ma tenetelo sollevato in modo da prendere la misura del foro laterale per la vite di fissaggio: il riferimento sono i fori delle viti che si infilano nel lato del cestello e vanno avvitate sopra al fianchetto. Andremo infatti a forare il fianchetto per poter accedere alla testa della vite che fissa l'HDD senza smontare più il cestello. Tracciate una linea verticale e poi misurate l'altezza per tracciare quella orizzontale, in modo da formare una crocetta. Nel mio caso sono 10mm dall'alto, proprio a ridosso di quel rigonfiamento che vedete nella foto.



6. Ora con una grossa vite ed un martello date un paio di colpetti al centro della crocetta. Eviterete che la punta del trapano scivoli via.
   Cominciate a forare con una punta piccola. È sempre buona regola, ma a ridosso di un rigonfiamento stampato come nel mio caso, non si riuscirebbe altrimenti. Forate andando con velocità di rotazione più bassa possibile mentre invece spingete forte: è la regola per forare il ferro. Se avete un trapanino a manovella ancora meglio. Quando avete finito il primo foro, raffreddate la punta immergendola in un bicchier d'acqua, e passate ad un diametro un po' più grosso. Ad esempio: 2, 4, 6, 8, 9 e 10. Ogni volta raffreddate la punta in acqua.
   Essendo cestello e disco smontati, avete tutto lo spazio per penetrare anche con una punta grande senza timore di danneggiare i componenti interni.

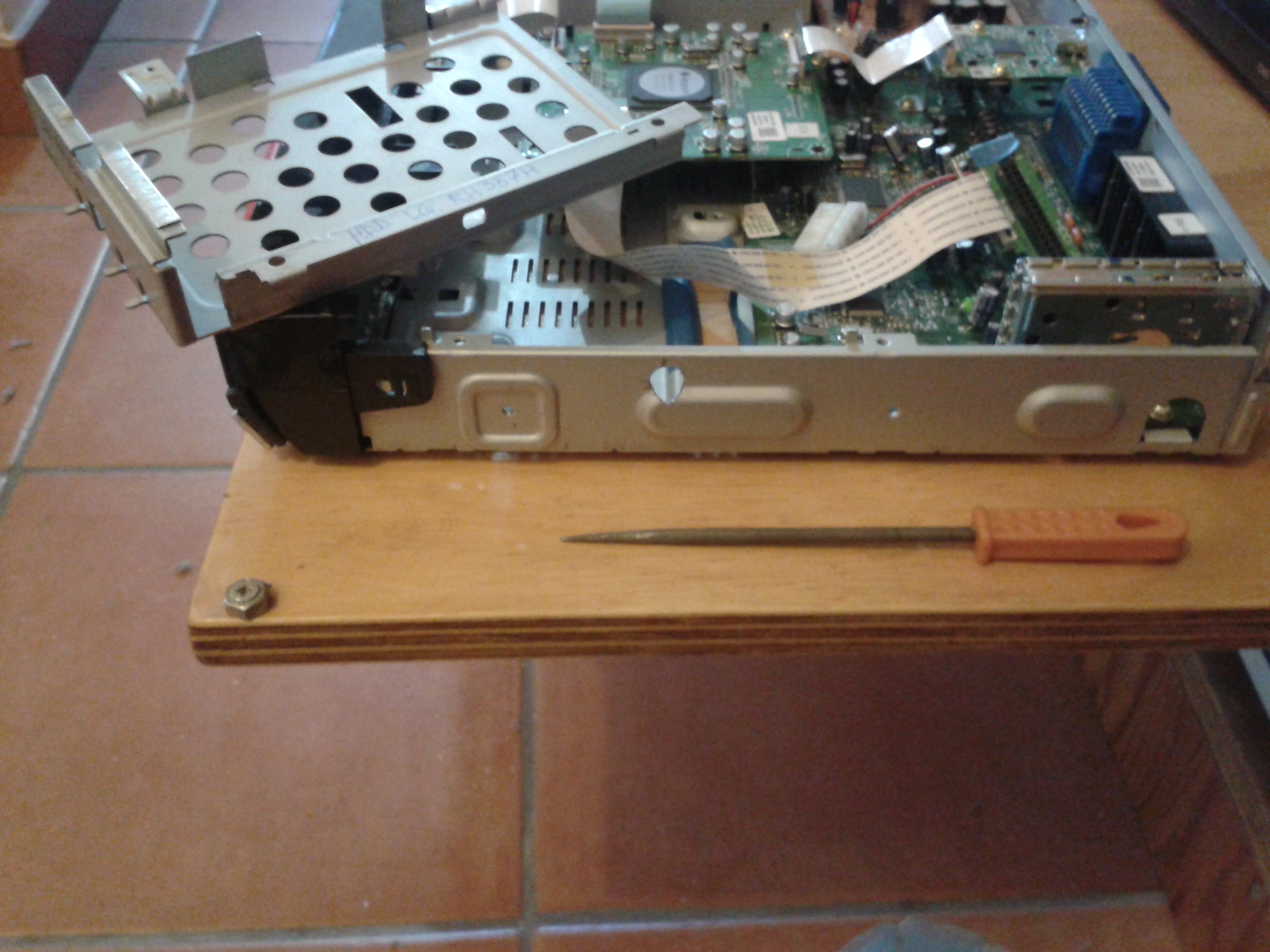

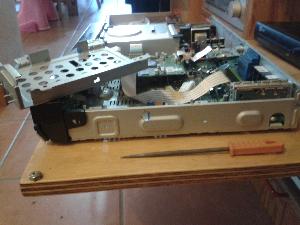

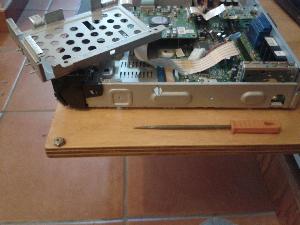

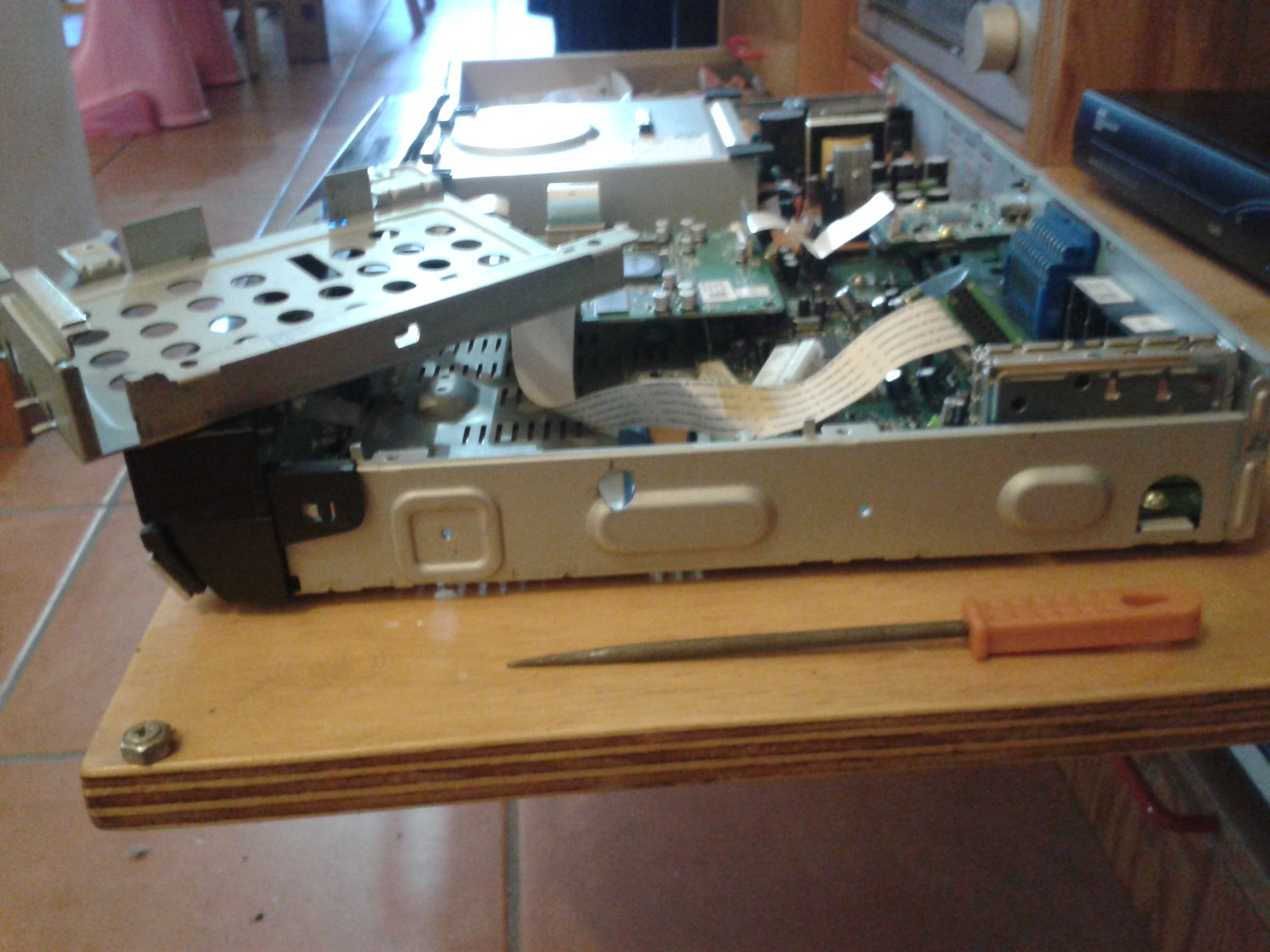

   Consiglio di utilizzare una piccola lima a " a coda di topo" (sezione tonda) come si vede nella foto. È utile per sbavare il foro.



7. Rimontate il cestello VUOTO. Aiuto! Rimontarlo è peggio che rimuoverlo.

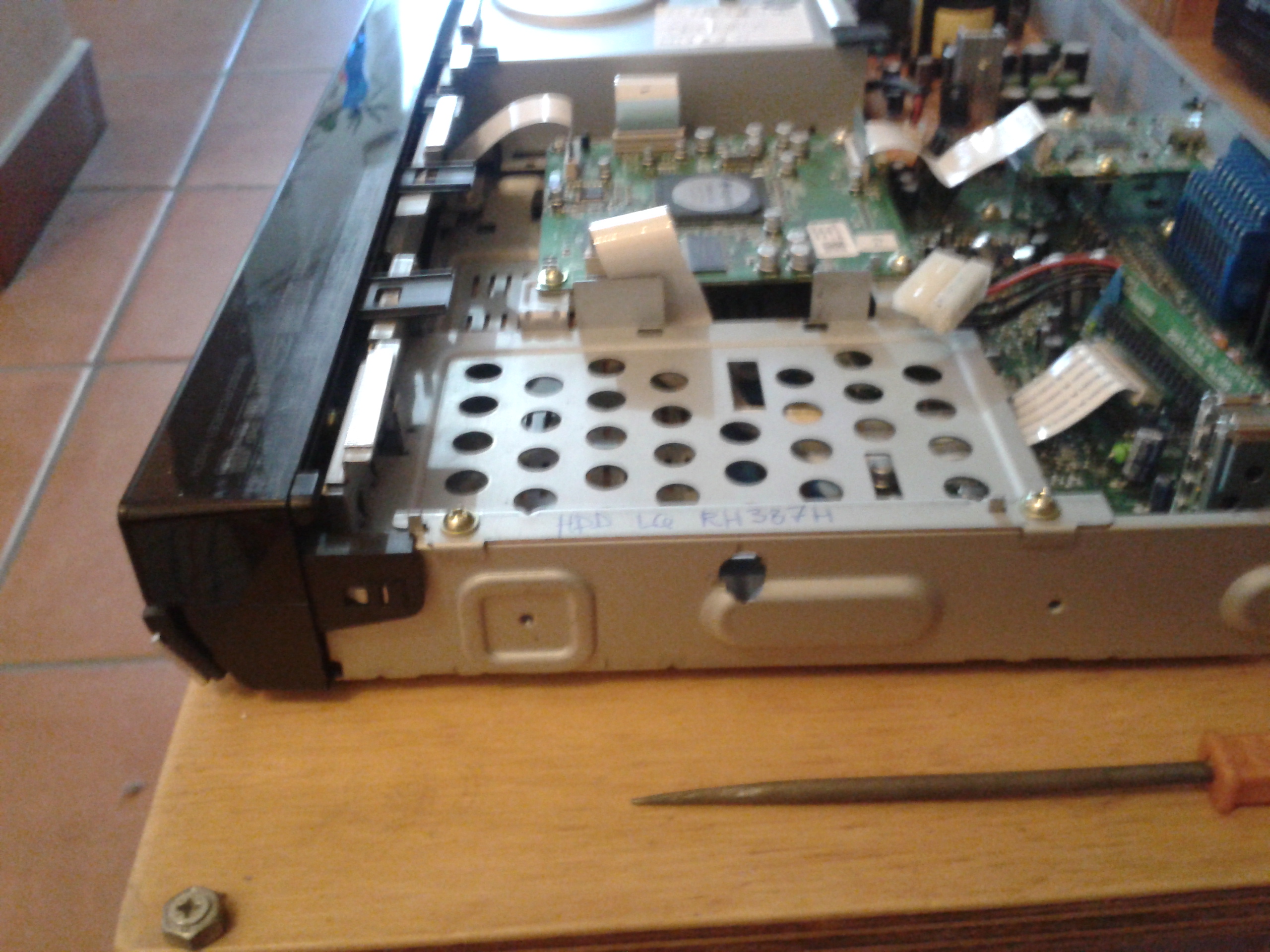

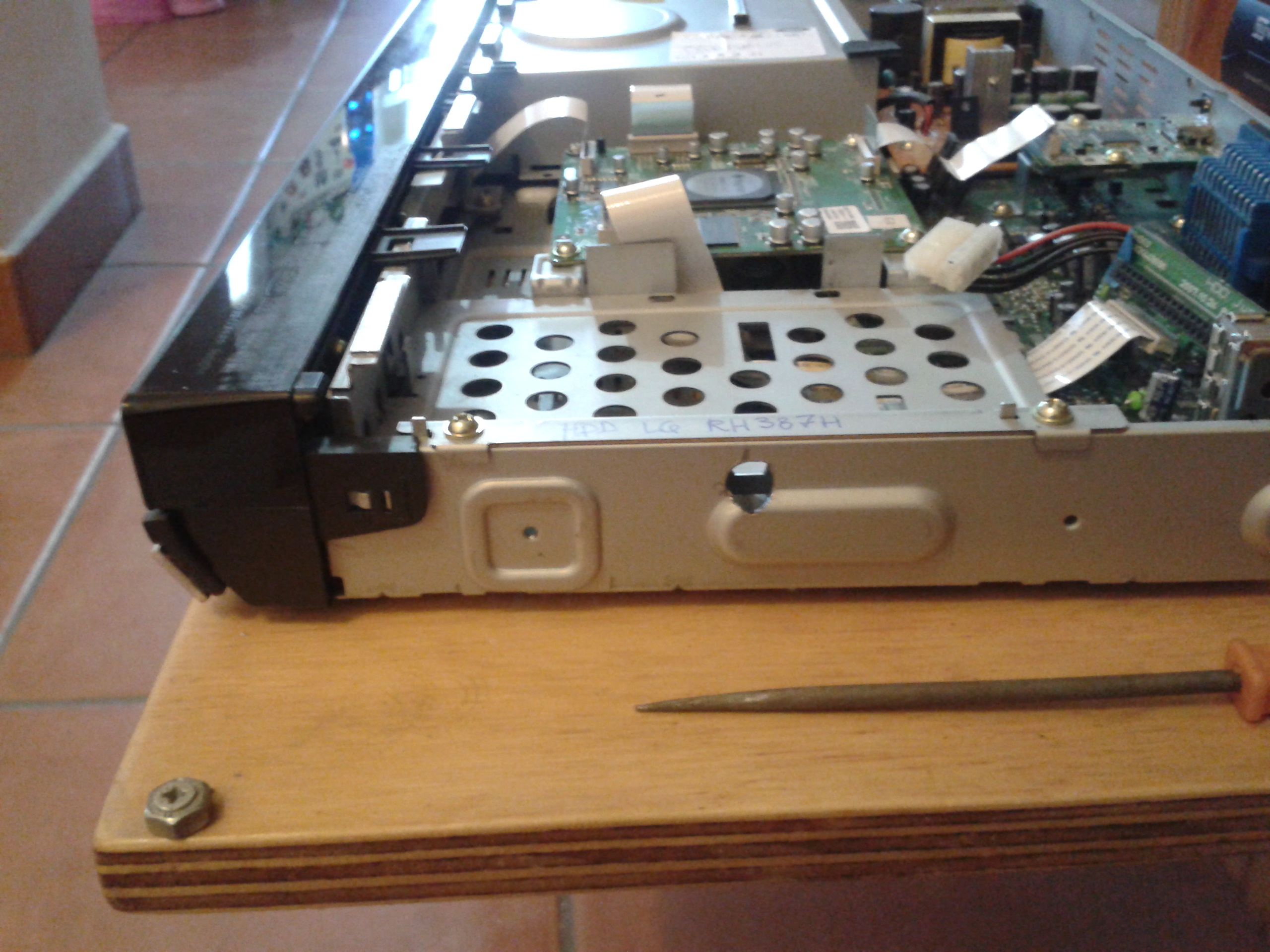

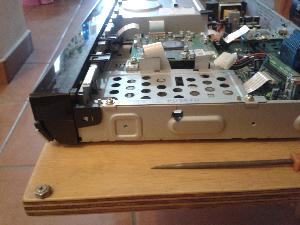

   Controllate che il foro eseguito sia esattamente davanti al foro del cestello a cui dovremo accedere, e poi avvitate tutte le viti.



8. A questo punto infilate l'HDD nel cestello, magari di capacità maggiore dell'originale. Di solito lo scopo è quello. Io ne tengo due per ogni videoregistratore, e voglio passare da uno all'altro senza impazzire ogni volta.

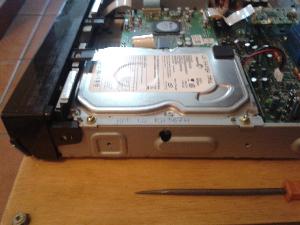

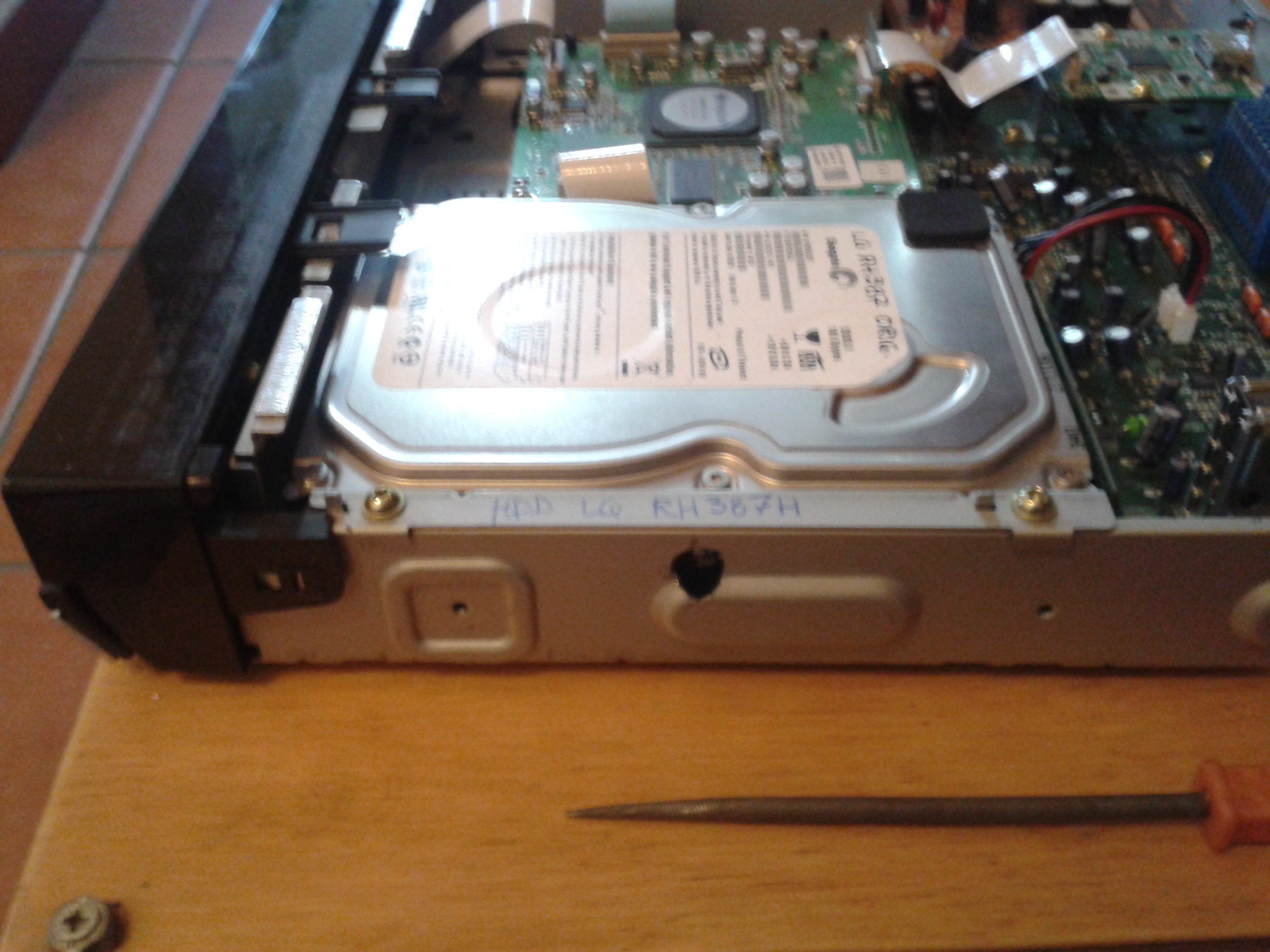

   Fissate l'HDD con una unica vite 3,5mm apposita, tanto il disco si trova completamente abbracciato dal cestello, e sarà sufficiente.
   Collegate il connettore IDE spingendo bene e NON montate la vite di fissaggio del connettore stesso. Collegate anche il connettore dell'alimentazione.


Risultato

A questo punto per sostituire un HDD le operazioni si riducono a:

1. Smontare il coperchio.


2. Svitare una vite.


3. Disconnettere i connettori


4. Sostituire il disco.


5. Avvitare una vite.


6. Riconnettere i connettori


7. Rimontare il coperchio.
